Spigots BFM: qué son y cómo se instalan en tu equipo
Spigots BFM son la pieza clave que ha revolucionado la conexión de equipos en la industria de procesos, reemplazando los obsoletos sistemas de abrazaderas. Si buscas una conexión 100% sellada, sin fugas y sin herramientas.
¿Qué son los Spigots BFM y por qué son tan especiales?

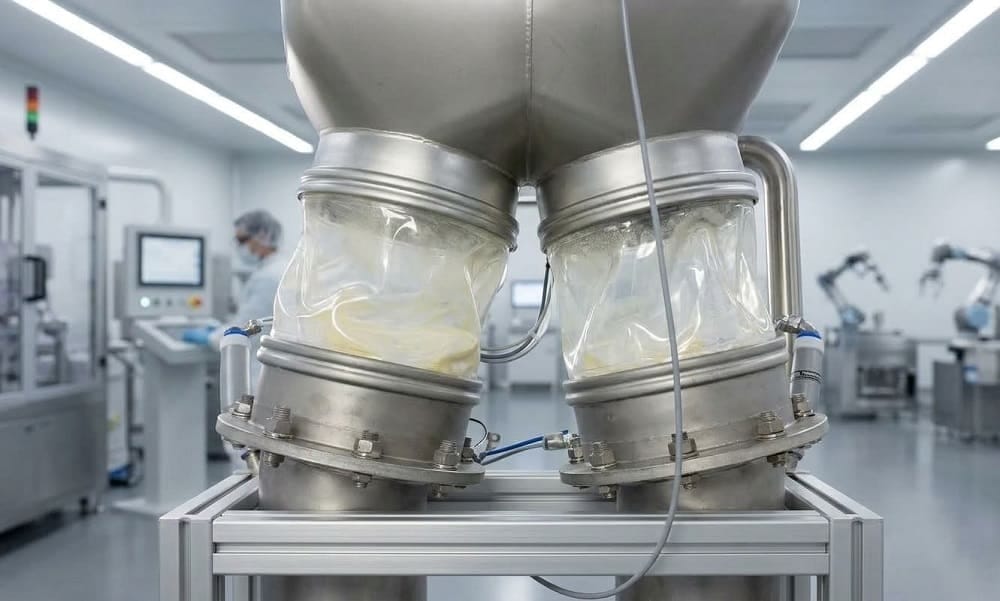

Un spigot BFM es un adaptador de acero inoxidable con un diseño contorneado único que se suelda a la entrada o salida de tu equipo. Su forma ligeramente cónica permite que el conector flexible BFM encaje a presión en su interior.
Fabricados en acero inoxidable 304L y 316L, e incluso en Hastelloy C22 para entornos corrosivos, estos spigots están disponibles en diámetros estandarizados desde 100 mm (4") hasta 1650 mm (65").
Sellado 100%: elimina fugas de polvo y contaminación cruzada.
Sin herramientas: instalación y cambio del conector en segundos, con las manos.
Durabilidad: diseñados para soportar movimientos, presiones y condiciones abrasivas.
Homologaciones: cumplen con normativas 3A, USDA, EC y son ATEX para entornos con riesgo de explosión.
Esta estandarización simplifica la gestión de inventario y asegura un ajuste perfecto, eliminando la imprecisión de las conexiones con abrazaderas.
Cómo Instalar los BFM en tu Equipo
La instalación correcta de los spigots BFM es el secreto para obtener el máximo rendimiento del sistema.
El proceso se basa en un concepto crítico: el Installation Gap (IG), que es el espacio que debe quedar entre los dos spigots para que el conector encaje perfectamente.
Paso 1: Medición y Planificación Antes de Soldar
La planificación es la fase más importante. Antes de soldar los spigots BFM, debes realizar una serie de mediciones y cálculos para determinar el tamaño del conector y el IG adecuado.
Identifica el tipo de conexión: ¿Es estática (en línea), vibratoria, oscilante o con desplazamiento? El movimiento de tu equipo es un factor clave.
Mide el espacio total (TS): Calcula la distancia total disponible entre los dos puntos que vas a conectar. Esto te ayuda a elegir el conector más largo posible para absorber el movimiento.
Estandariza el diámetro: Asegúrate de que el diámetro de tus tuberías sea el mismo que el de los BFM que vas a instalar. Si es posible, unifica los diámetros en toda la línea para simplificar el pedido de repuestos.
Calcula el Installation Gap (IG): La regla general es que el IG debe ser siempre ligeramente más corto que la longitud del conector (CL) que vayas a usar.
Para una instalación estática, deja un margen de aproximadamente 10 mm (3/8") menos que el CL. Para equipos con desplazamiento, este margen será mayor.
Paso 2: Proceso de Soldadura y Colocación
Una vez que tienes las medidas y sabes qué conector usar, llega el momento de fijar los BFM a tu maquinaria. La soldadura es el método más común, pero existen alternativas.
Soldadura directa: es el método estándar. El spigot tiene una cola de 52 mm (2") que puede cortarse o angulizarse para adaptarse a tu tubería, aunque se recomienda no cortarla más de 1" para evitar deformaciones. Es importante soldar el spigot en la tubería teniendo en cuenta el Installation Gap y la Longitud del Conector".
Opciones sin soldadura: para sistemas de tuberías modulares que usan abrazaderas de liberación rápida, existe el Lipped Spigot.
Este spigot tiene un labio de 6 mm que permite fijarlo con un simple acople, sin necesidad de soldar, ahorrando tiempo y ofreciendo flexibilidad.
Paso 3: Colocación del Conector
Una vez que los spigots BFM están correctamente soldados y el IG es el adecuado, la instalación es sencilla.
Limpia y lubrica: Asegúrate de que el interior del spigot esté limpio y seco. Aplicar una capa muy fina de lubricante FDA en el interior facilita que el conector encaje a presión.
Inserta el conector: Introduce uno de los extremos del conector flexible en el spigot y suéltalo. El diseño permite que el conector "encaje" de forma segura. En algunos casos, es posible que el sello no encaje completamente a la primera; si esto ocurre, repite la operación.
Verifica el sellado: El sistema está diseñado para que, bajo presión interna, el conector se presione con más fuerza contra las paredes del spigot, creando un sello aún más hermético.
Estos pasos son los que garantizan la precisión para instalar un producto de calidad para tu negocio.
Preguntas Frecuentes
¿Cuál es la diferencia entre un spigot BFM y una brida o abrazadera tradicional?
La diferencia principal es el sellado. Las abrazaderas crean un sello por compresión externa que puede fallar y acumular producto. El spigot BFM crea un sello interno que se vuelve más fuerte con la presión; es 100% hermético, no requiere herramientas para su instalación o cambio y evita la acumulación de producto que generaba problemas de higiene y obstrucciones.
¿Se puede instalar un spigot BFM en tuberías que no sean de acero inoxidable?
Sí. Si tu sistema de tuberías es de aluminio o plástico, el Lipped Spigot es la opción ideal, ya que se fija mediante abrazaderas de liberación rápida sin necesidad de soldadura.
¿Qué pasa si el Installation Gap no es el correcto?
Es el error más común. Si el IG es demasiado grande, el conector quedará estirado, será difícil de instalar y el sello no será perfecto, acortando su vida útil. Si el IG es demasiado pequeño, el conector tendrá pliegues excesivos que pueden atrapar producto y provocar obstrucciones. La clave es usar la calculadora de IG del fabricante y seguir las especificaciones.
¿Puedo cortar la cola del spigot BFM para adaptarlo a mi tubería?
Sí, la cola de 52 mm (2") está diseñada para ser cortada o angulada. Sin embargo, se recomienda no cortar más de 1" (25.4 mm) desde el extremo para evitar que el calor de la soldadura deforme la zona de encaje del conector.
