Cómo medir correctamente una manga flexible: diámetro, largo y tolerancias

Medir manga flexible correctamente es más que pasar una cinta métrica: es una ciencia que combina precisión, comprensión de materiales y un toque de experiencia práctica. En este post te mostramos los pasos para hacerlo.

Antes de empezar, el equipo es fundamental. Para medir manga flexible, una cinta métrica rígida de construcción no sirve.

Necesitas una cinta métrica de sastre, flexible y de vinilo, que se adapte a los contornos sin crear espacios que falseen la lectura. Para el diámetro, un calibre o pie de rey es indispensable. Estos son los pasos para el procedimiento:

Si el acceso es difícil, una cuerda puede ser tu aliada: rodea la manga, marca el punto y mide esa longitud con una regla para obtener la circunferencia.

El largo de una manga flexible depende de si está instalada o es una pieza suelta. Para medir manga flexible suelta, extiéndela completamente sin estirar sobre una superficie plana y mide de extremo a extremo.

Para una manga ya instalada en un conducto o sistema, como una manga de ventilación industrial, la cosa cambia. Coloca la cinta métrica desde el punto de inicio (la conexión o brida) hasta el final, siguiendo la curvatura natural de la manga.

En aplicaciones como la confección, el método es análogo: se mide desde un punto de referencia fijo, como la costura del cuello, siguiendo la superficie del brazo hasta la muñeca, asegurando que la cinta quede plana y siga la curva.

El diámetro es crítico para asegurar un acoplamiento perfecto. El diámetro exterior (DE) se mide con un calibre en el punto más ancho de la manga, evitando las zonas deformadas.

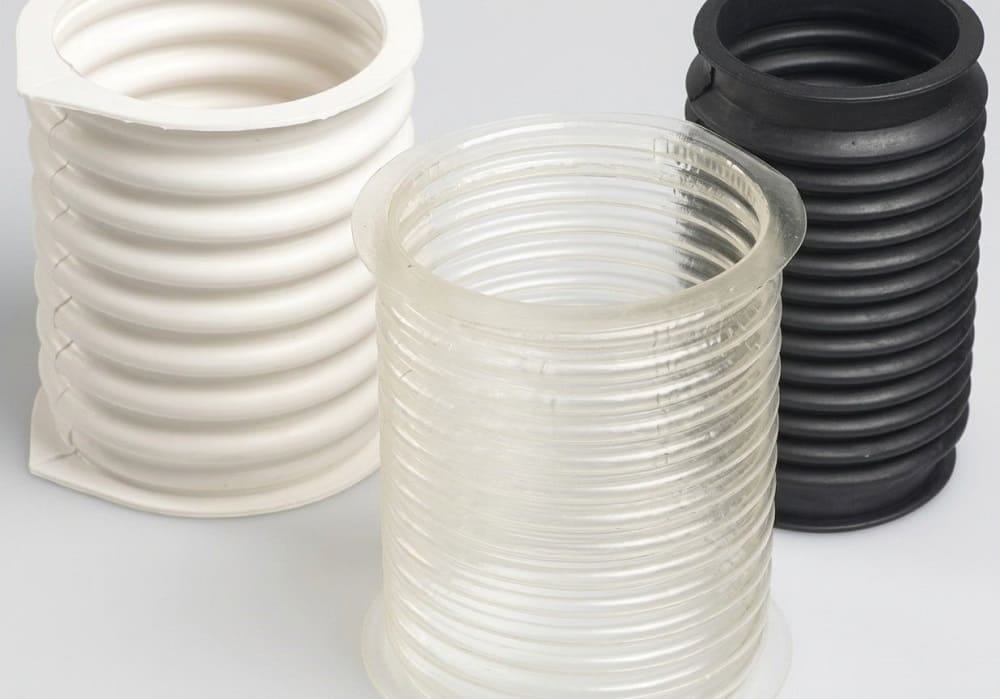

El diámetro interior (DI) es la medida clave para el flujo de fluidos o el paso de cables. Para medir manga flexible transparente o con el interior accesible, usa el calibre directamente.

Si no es posible, una alternativa es medir la circunferencia exterior con una cinta métrica flexible y aplicar la fórmula: Diámetro = Circunferencia / π.

Las especificaciones técnicas del producto suelen detallar estos valores. Por ejemplo, una manguera puede listar un diámetro interior de 5 mm y uno exterior de 7 mm, o guiarse por el diámetro interior nominal, como en las mangas de 16″.

Ninguna manga es perfectamente uniforme. Las tolerancias definen la variación permitida en las dimensiones sin que la pieza se considere defectuosa.

Estas están regidas por estándares como la norma ISO 10619 para mangueras de caucho y plástico, que especifica métodos para medir flexibilidad y rigidez, influyendo en cómo se comporta la manga bajo presión.

Las tolerancias son cruciales en aplicaciones críticas. Por ejemplo, en mangas termorretráctiles para electrónica, una tolerancia estricta es vital para un aislamiento adecuado.

Al medir manga flexible, compara tus resultados con las tolerancias del fabricante. Una manga de 100 metros de largo puede tener una tolerancia de ±1% a 20 °C. No olvides que la temperatura y la presión afectan el diámetro.

¿Cuál es el error más común al medir una manga flexible?

No seguir la curvatura natural de la manga, lo que lleva a largos incorrectos. También se usan herramientas rígidas que no se adaptan a la superficie para medir el diámetro.

¿Cómo se mide el diámetro de una manga si no tengo un calibre?

Utiliza una cinta métrica flexible o una cuerda para medir la circunferencia. Luego, divide ese valor por π (3.1416). Para mangas pequeñas, también puedes usar una regla para medir directamente el diámetro.

¿Qué significa la tolerancia en las mangas flexibles y por qué es importante?

Es la variación permitida en las dimensiones. Es importante porque garantiza que la manga funcionará correctamente en su aplicación, ya sea para transportar un fluido a cierta presión o para encajar en un espacio determinado.

¿La temperatura afecta la medición de una manga flexible?

Sí. Los materiales se expanden y contraen con la temperatura. Para mediciones críticas, es mejor hacerlas a temperatura ambiente y consultar las especificaciones del fabricante sobre el comportamiento del material en diferentes rangos térmicos.
